# 抠图模板
# 如何配置模板
# 术语解释
标签配置： 在对象物体上打上一个标签，在项目需求里相当于一个物体的分类，如果物体没有任何属性，只有一个分类如“卡车”、“汽车”、“公交车”可以使用标签。
选项层级：标注物品的类别层级，如需要标注食品，那么一级标签可以是“水果”、“零食”、“饮料”，二级标签在一级类别下面细分，如水果又可以分为“热带水果”、“普通水果”，三级标签又在二级标签下细分，如热带水果可以分为“香蕉”、“芒果”、“榴莲”等。
属性组选择：最小层级的标签可以关联一组属性，不同的标签可以关联不同的属性组。
属性组： 对象物体有其他的属性，如“汽车”、“卡车”、“公交车”都有“颜色”或者“大小”这样的属性，可以使用属性表示。多个具有逻辑关系的属性可以组织在一起就是一个属性组，属性组支持配置层级关系。
选项层级：属性名称是这个属性的名称，相当于一个选择题或问答题的题目，便于标注员理解需要标什么属性；一级属性、二级属性等为这个问题的答案，是一个属性的选项。
选项类型：可以选择单选、多选、下拉框、输入和级联类型，单选、多选、列表只可设置一级属性，输入类型无需设置属性。级联类型支持设置多级属性。
图片属性： 指一张图片的整体属性。而非一个标注标签的属性。
# 配置工具名称
首先我们需要在工具名称栏填入一个唯一的、可自己识别的工具名称。
# 标签配置
配置标签时需要增加选项层级，输入英文名、中文名，选择属性组和颜色，并可以进行上移、下移、删除操作。
选项层级：点击表格右上角的“追加标签”可以增加一级标签，点击一级标签右边的”+“增加二级标签，以此类推，每次点击小”+“都增加一个下级标签。
英文名：与中文名字对应的英文名称，在数据层面展示，导出后会显示在相应的位置。
中文名：标注时方便标注员识别的名字，只在模板中显示。
属性组选择：最小级别的标签可关联一组属性，当在模板中选择此标签时，将显示所配置的属性组，从而选择属性。当无需关联属性组时，选择“请选择”即可。
颜色：配置相应的颜色后，标注完的框会显示的填充色，支持16进制和RGB值。
上移下移：项目经理可以根据数据情况调整标签的顺序，常用的标签可以置于最上方，方便标注员选择，提高效率。
删除：删除当前标签，删除父标签会同时删除其下面所有的子标签。

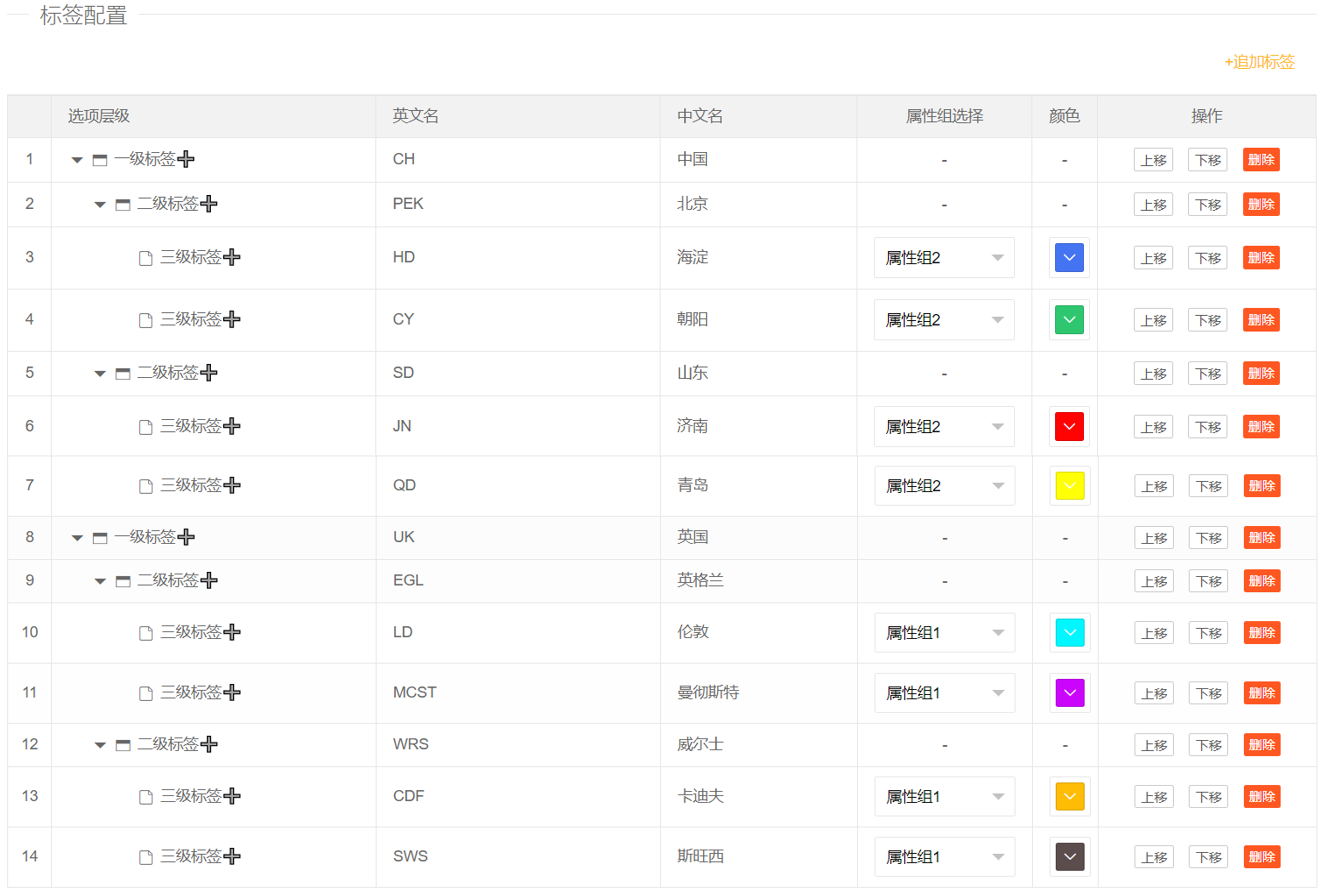

配置样例：

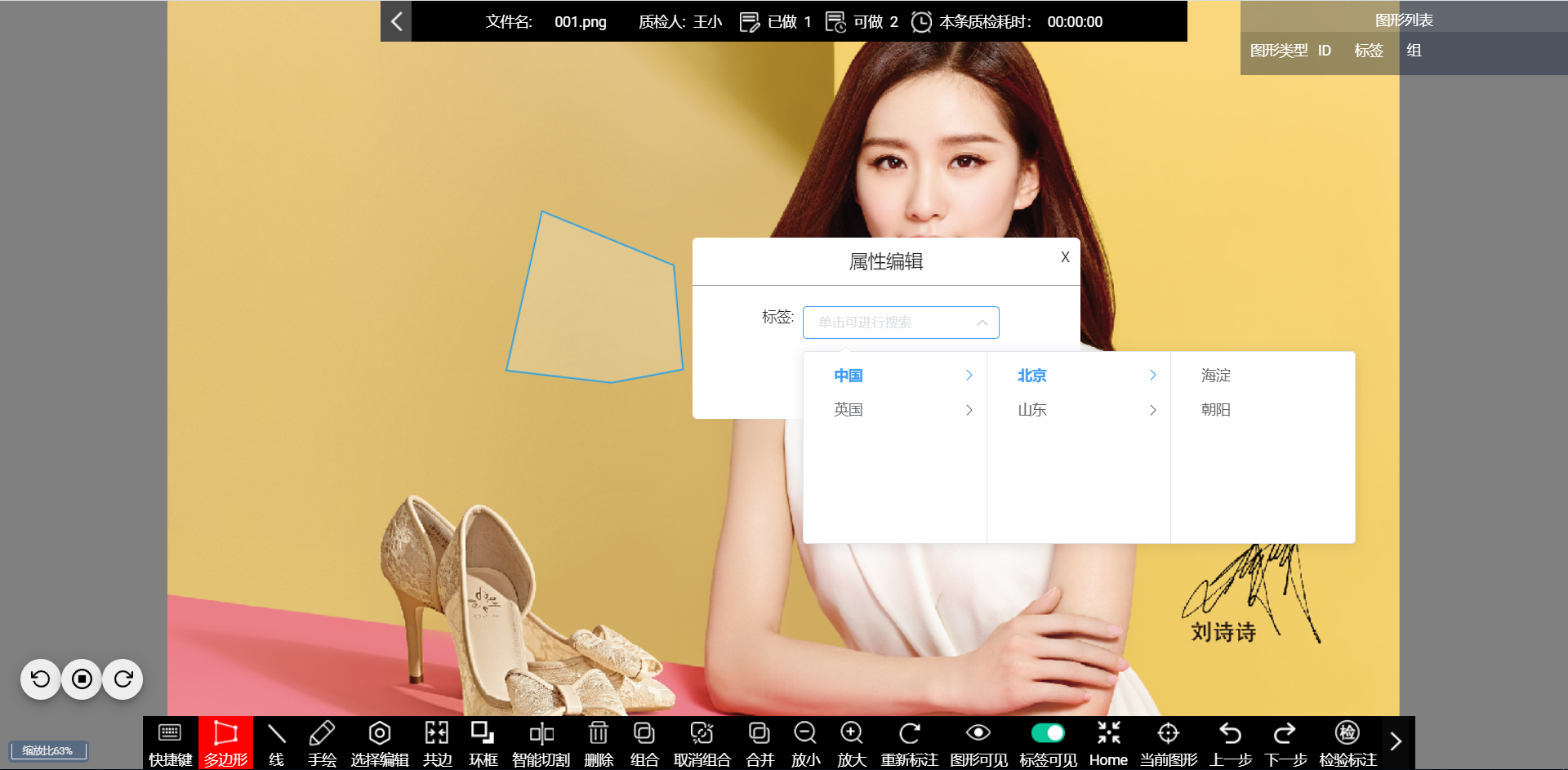

这样的配置会呈现在模板中的效果：
# 属性配置
该处是为标签配置的属性。
属性组：一组属性的集合，不同的标签可能对应不同的属性，属性可分组。点击属性组的“+”即可创建一个新的属性组，只需要将鼠标移动到属性组上点击×即可删除属性组。属性组名称默认从属性组1、属性组2向后排序，名称不支持修改。
选项层级：属性名称是这个属性的名称，相当于一个选择题或问答题的题目，便于标注员理解需要标什么属性；一级属性二级属性等为这个问题的答案，是一个属性的选项。
选项类型：可以选择单选、多选、列表、输入和级联类型，单选、多选、列表只可设置一级属性，输入类型无需设置属性。级联类型支持设置多级属性。
英文名：与中文名字对应的英文名称，在数据层面展示，导出后会显示在相应的位置。
中文名：属性名称的名字，相当于一个选择题或问答题的题目，便于标注员理解需要标什么属性。
上移、下移：项目经理可以根据数据情况调整标签的顺序，常用的标签可以置于最上方，方便标注员选择，提高效率。
删除：删除当前属性，删除父属性会同时删除其下面所有的子属性。

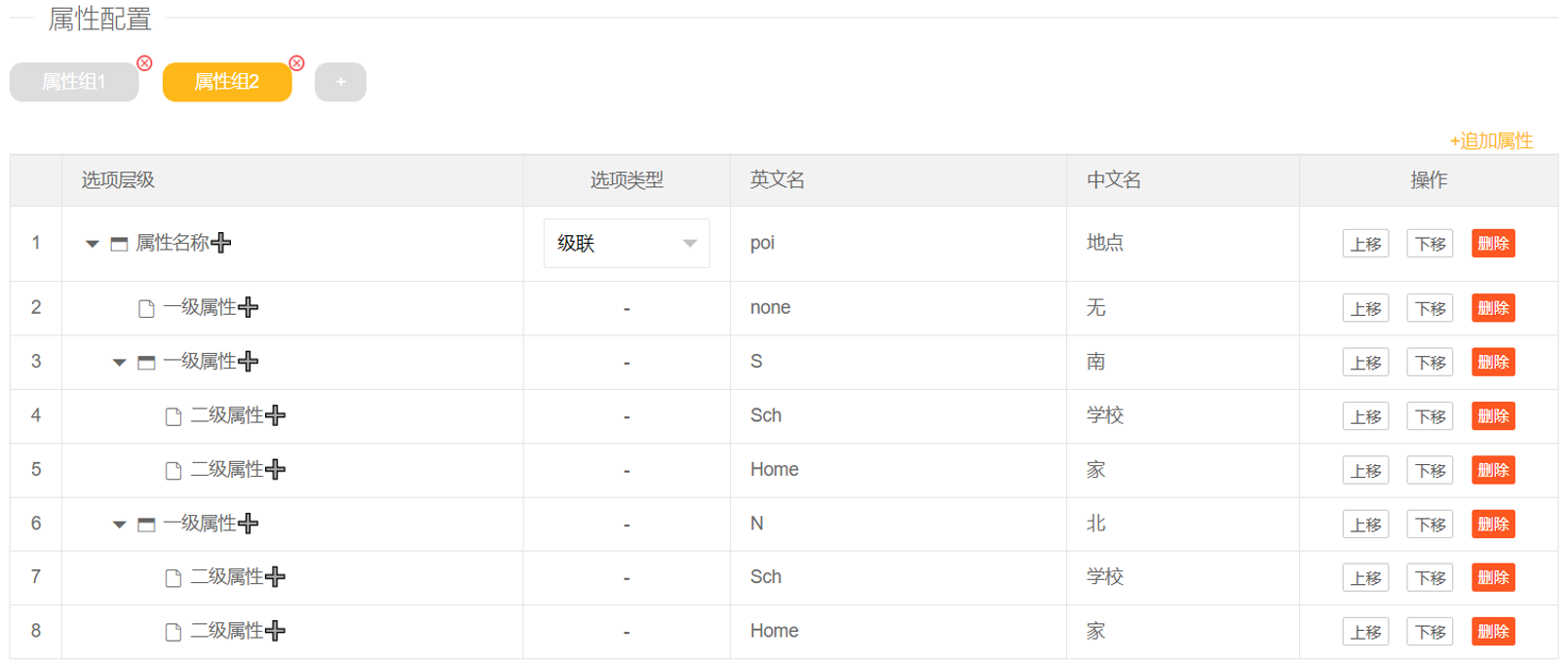

配置示例
效果预览

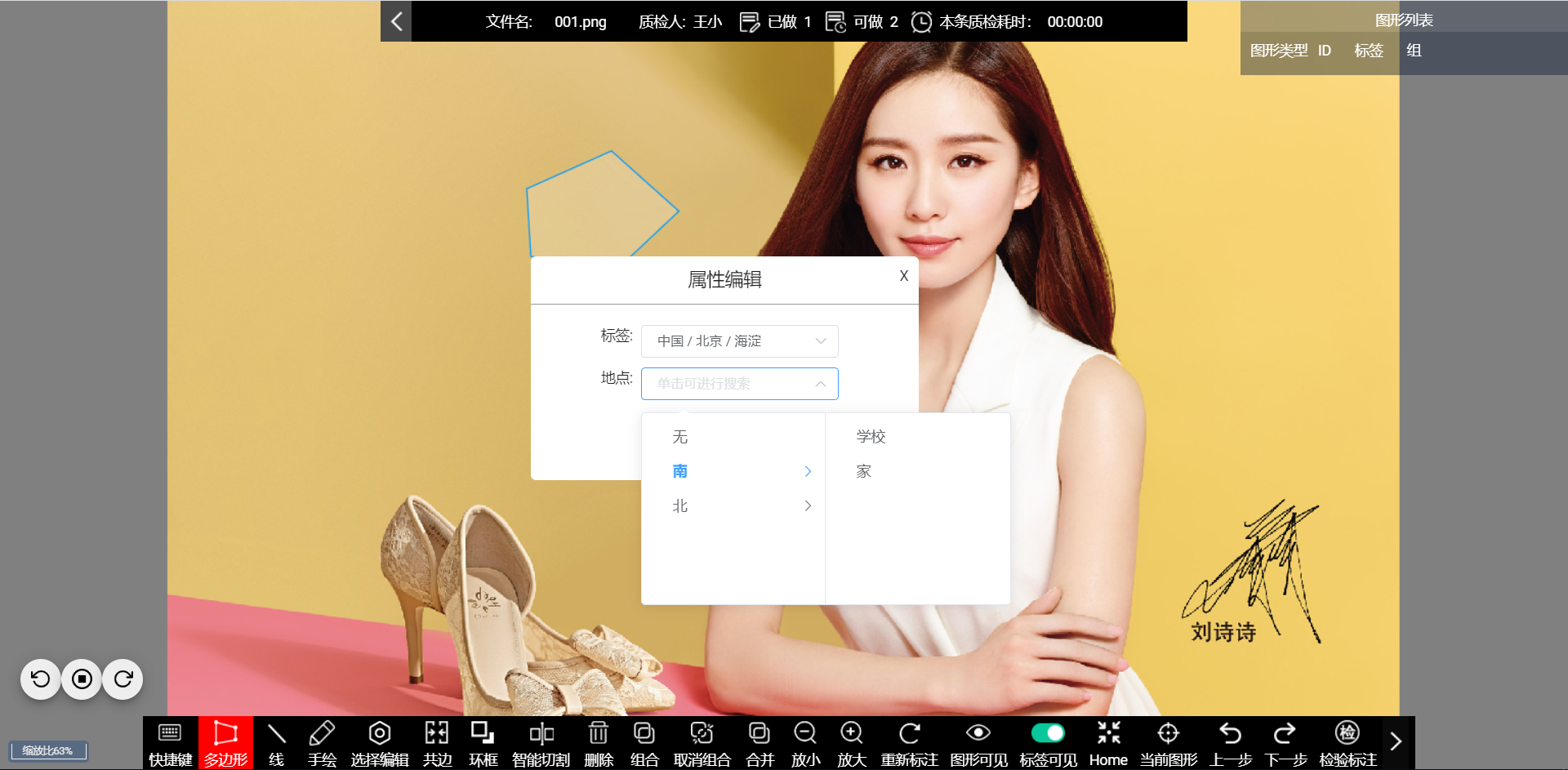

这样的配置，在模板中画完框弹出，会呈现在模板中的效果：
# 图片属性配置
该处是为整图配置的全局属性，不是针对某一个具体的标签。
选项层级：属性名称是整个图片属性的名称，相当于一个选择题或问答题的题目，便于标注员理解需要标什么属性；一级属性二级属性等为这个问题的答案，是一个属性的选项。
选项类型：可以选择单选、多选、列表、输入和级联类型，单选、多选、列表只可设置一级属性，输入类型无需设置属性。级联类型支持设置多级属性。
英文名：与中文名字对应的英文名称，在数据层面展示，导出后会显示在相应的位置。
中文名：属性名称的名字，相当于一个选择题或问答题的题目，便于标注员理解需要标什么属性。
上移、下移：项目经理可以根据数据情况调整标签的顺序，常用的标签可以置于最上方，方便标注员选择，提高效率。
删除：删除当前属性，删除父属性会同时删除其下面所有的子属性。

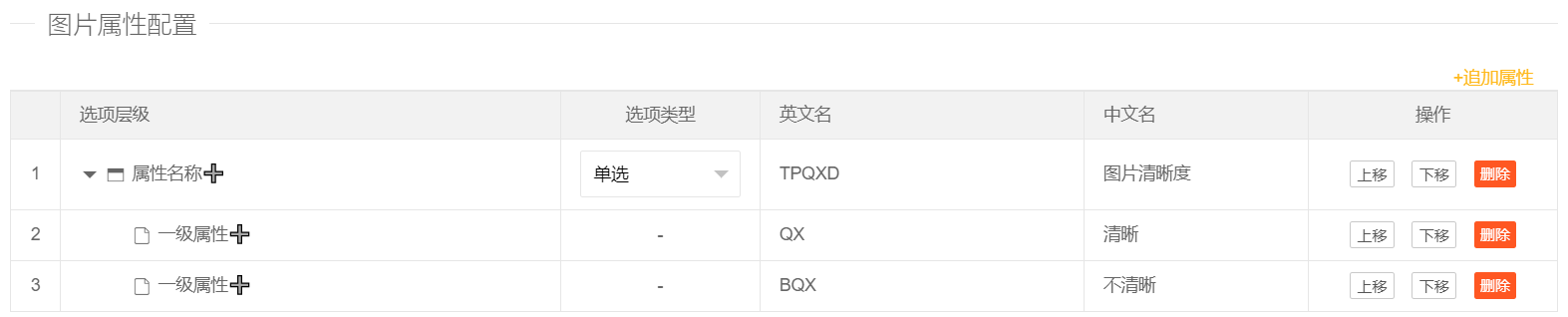

配置示例

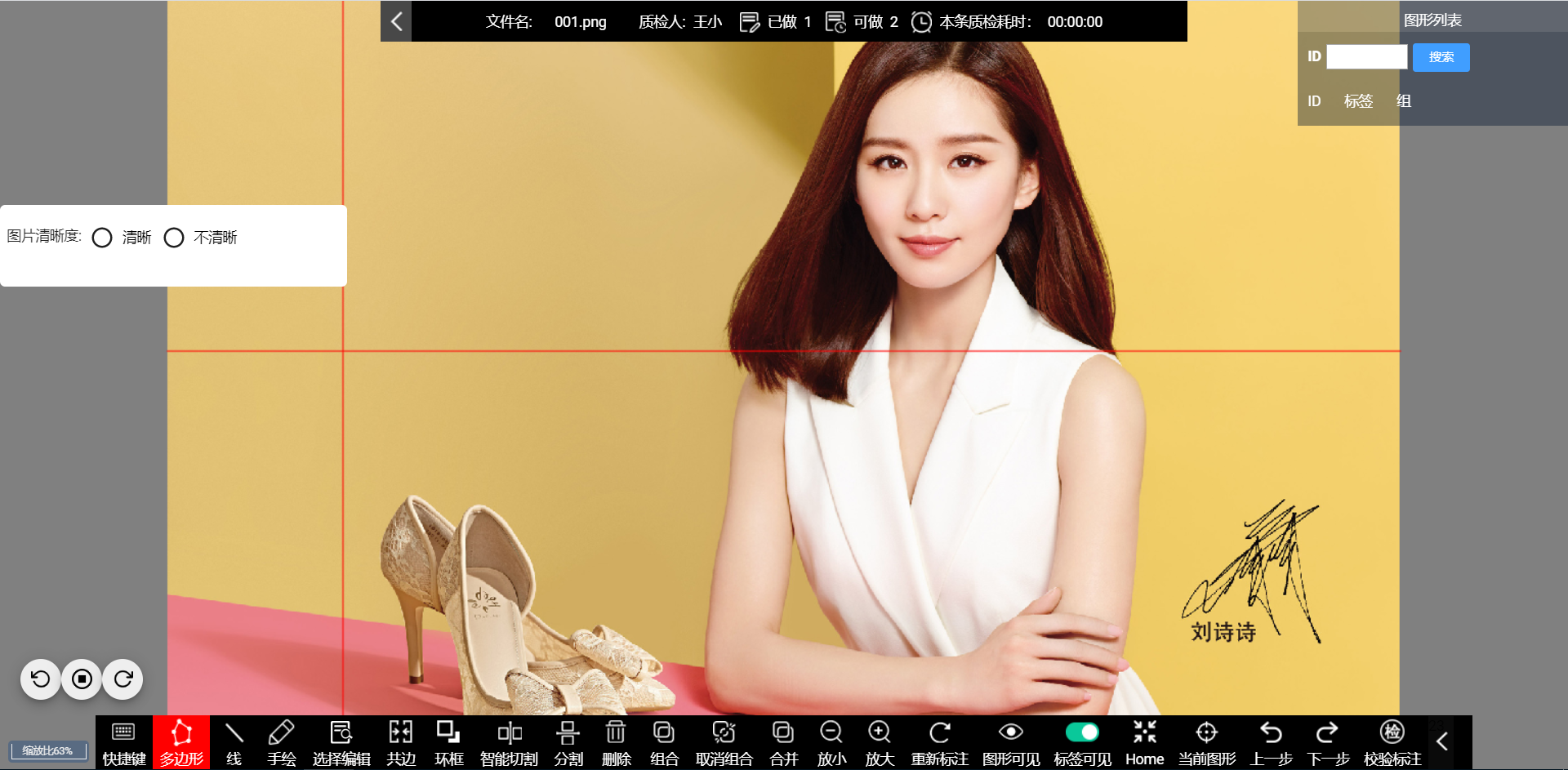

这样的配置，在模板加载图片后会呈现在模板中的效果：
# 其他要求设置
图片缩放比例：模板中鼠标滑轮滑动一格或按一次Ctrl+"+"/Ctrl+"-"，图片所变化的比例。
是否显示十字参考线：在标注时显示的十字线，随鼠标移动，供标注员精准对齐物体边缘。（抠图项目一般不需要）
点击预览及试标，可预览模板配置效果和尝试标注。
# 使用模板进行标注

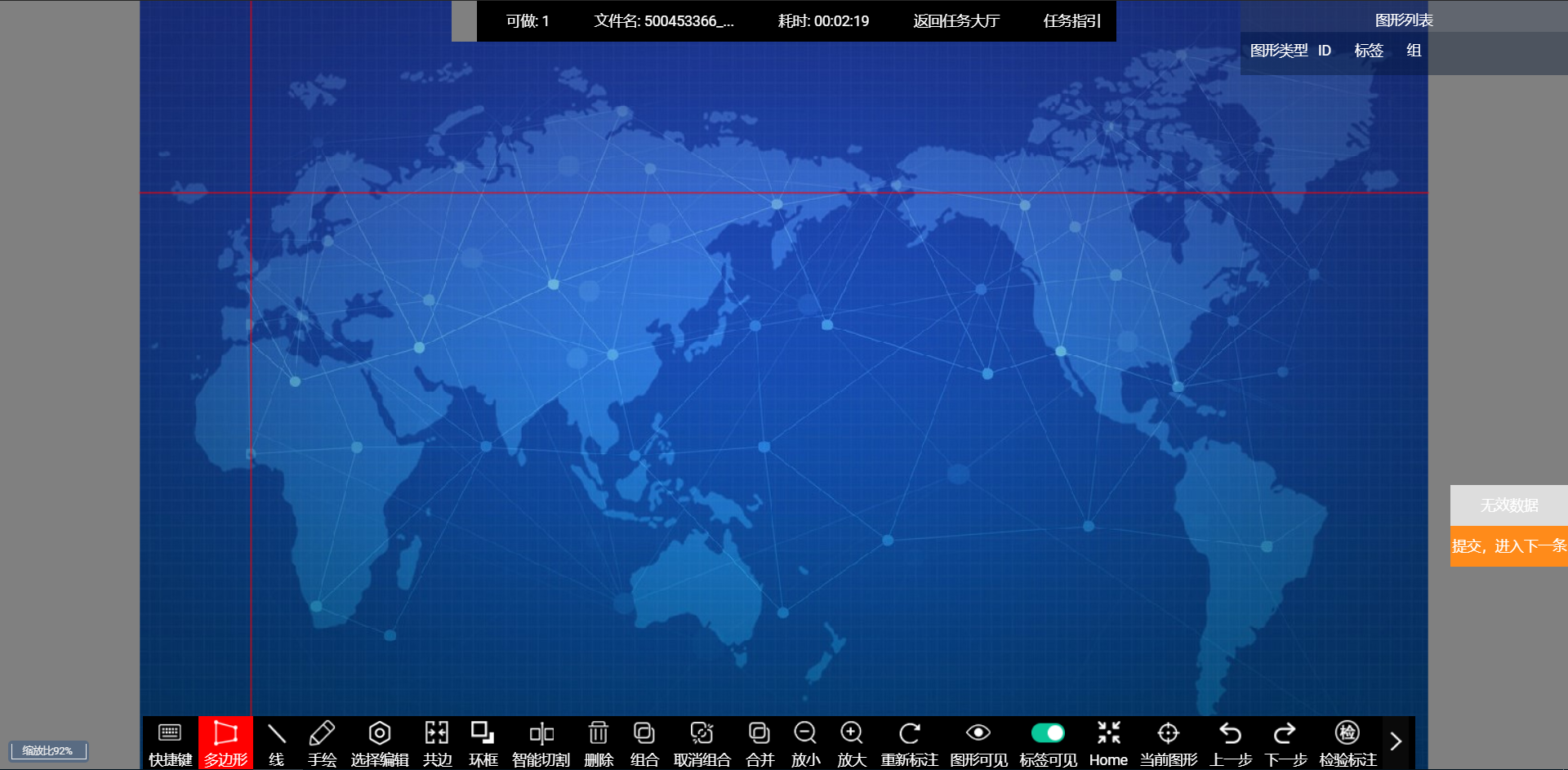

配置完模板之后就可以用模板进行标注了，标注界面分为图形列表、图片标注区和工具栏。
图形列表： 展示图形的ID（按操作顺序自增，倒序展示）、图形的标签和图形的组别。可以根据ID进行搜索查询。图形列表区默认展示在标注页面的右上角，可以通过鼠标拖动移动位置。
图片标注区： 显示原始图片，鼠标右键可拖动图片。
工具栏：
快捷键：点击快捷键按钮可出现常见快捷键列表，Esc为回退一个点。
设置：对个人标注习惯的一些设置
- 框透明度：设置框的透明度，默认获取的是配置页面配置的值，也可在这里进行修改，透明度最大为99.9，不可填写100
- 图片调整百分比单位：图片放大缩小的单位，默认获取的是配置页面配置的值，也可在这里进行修改，建议值为5~20
- 绘制点半径：图形的点半径，默认获取的是配置页面配置的值，也可在这里进行修改
- 辅助线像素框：辅助框的大小，默认获取的是配置页面配置的值，也可在这里进行修改
- 绘制点：选择是否显示绘制点，默认获取的是配置页面配置的值，也可在这里进行修改
- 辅助线：选择是否显示辅助线，默认获取的是配置页面配置的值，也可在这里进行修改
- 工具栏适用：适用于整个任务还是本题，如果选择本题，那么进入下一条后就恢复到默认值了，适用的按钮包括：
矩形、选择编辑、图形可见、标签可见
多边形：绘制模式，标注场景下默认选择绘制模式，也可以切换到编辑模式
选择编辑/选择查看：编辑/查看模式，在标注场景下，选择该模式后，默认的是编辑模式，编辑模式下，可调整矩形的位置、形状，右键点击矩形可更改属性；可点击切换为查看模式，在查看模式下将鼠标移到矩形上可查看矩形的属性信息
共边：共边工具，在绘制模式下，点击选择共边，在画布中绘制图形，当绘制的图形与已绘制图形重叠时，即可完成共边，注意：共边只能共一条边，如果重叠的图形有两个共边时，则共边失败
环框：环框工具，在绘制模式下，点击选择环框，在画布中绘制图形，当绘制的图形被已绘制的图形完全包含时，则完成环框
智能切割：智能切割工具，在编辑模式下，如有两个或多个多边形有重叠，选中其中一个多边形，点击智能切割按钮，被选中图形与其他图形重叠的部分将被切割删除，智能切割适用于：
A图形完全包含了B图形，需要将A图形中包含B的部分删除，但是仍然保留B图形：选中A图形，点击智能切割，则A图形包含B的部分删除了，B图形仍然存在。相当于环框后仍然保留环框
A图形与其他图形有多个重合且重合较为杂乱，A需要与其他图形共边：选中A图形，点击智能切割，则完成共边。
智能切割后的图形不可编辑标签属性
分割：对已存在的图形分割或切割
分割：将一个图形分开，分开后的图形都保留
切割：将一个图形面积较小的部分切割删除掉
如何使用：选中一个图形，点击分割按钮（可在设置中选择是分割还是切割），左键单击画布可绘制一条线，线经过被选中的图形，即可对图形完成切割/分割
删除：用选择编辑按钮选中矩形后点击删除可删除矩形，对应快捷键：Delete
组合：在选择编辑模式下，按住ctrl可多选图形，选中之后点击组合按钮可将选中矩形归为一个组别，组号显示在图形列表的“组”一列中
取消组合：在选择编辑模式下，选中一个图形，可将此图形从组合中脱离
合并：对已绘制的图形进行复制，复制出来的图形的ID、标签属性与被复制的图形相同，适用于一个图形被遮挡物遮挡，但是他们都属于同一个物体，这时候可以先绘制一部分，再点击合并按钮，绘制另一部分
魔法工具：魔法工具可根据颜色差异来快速绘制一个多边形，适用于图片中物体的颜色差值特别大时的快速绘制，例如：标记车道线，车道线为白色，路面为黑色，可使用魔法工具来快速绘制车到线。使用方法如下：
点击魔法工具按钮或使用快捷键alt+m调出魔法工具
在画布中鼠标左键单击，即可绘制出多边形，并在画布右下角弹出调整工具
鼠标拖动'颜色阈值'工具可调整多边形
按space弹出属性框，填写属性，完成多边形的绘制
绘制完成后，还可手动调整多边形
放小/放大：按比例缩小或放大图片
重新标注：（谨慎点击！）将所有图形清空，重新进行标注
图形可见：点击可控制图片上所有的图形隐藏或可见
标签可见：点击可控制矩形上的文字隐藏或可见
Home：恢复图片默认缩放比
当前图形：选择编辑模式下，选中一个图形，点击当前图形可隐藏其他图形，只保留选中图形
上一步/下一步：图形级别的撤销和重做，例如删掉一个矩形，点击上一步可恢复这个图形，点击下一步可恢复删除操作
校验标注：在质量管理环节中，可以在图片任意位置打×并填写质检意见，主要用于漏标等特殊场景。
标注操作
点击多边形按钮，沿着需要标注的物体边缘点上若干的点，之间会自动连线从而形成一个图形，最后使用空格键完成图形的闭合。

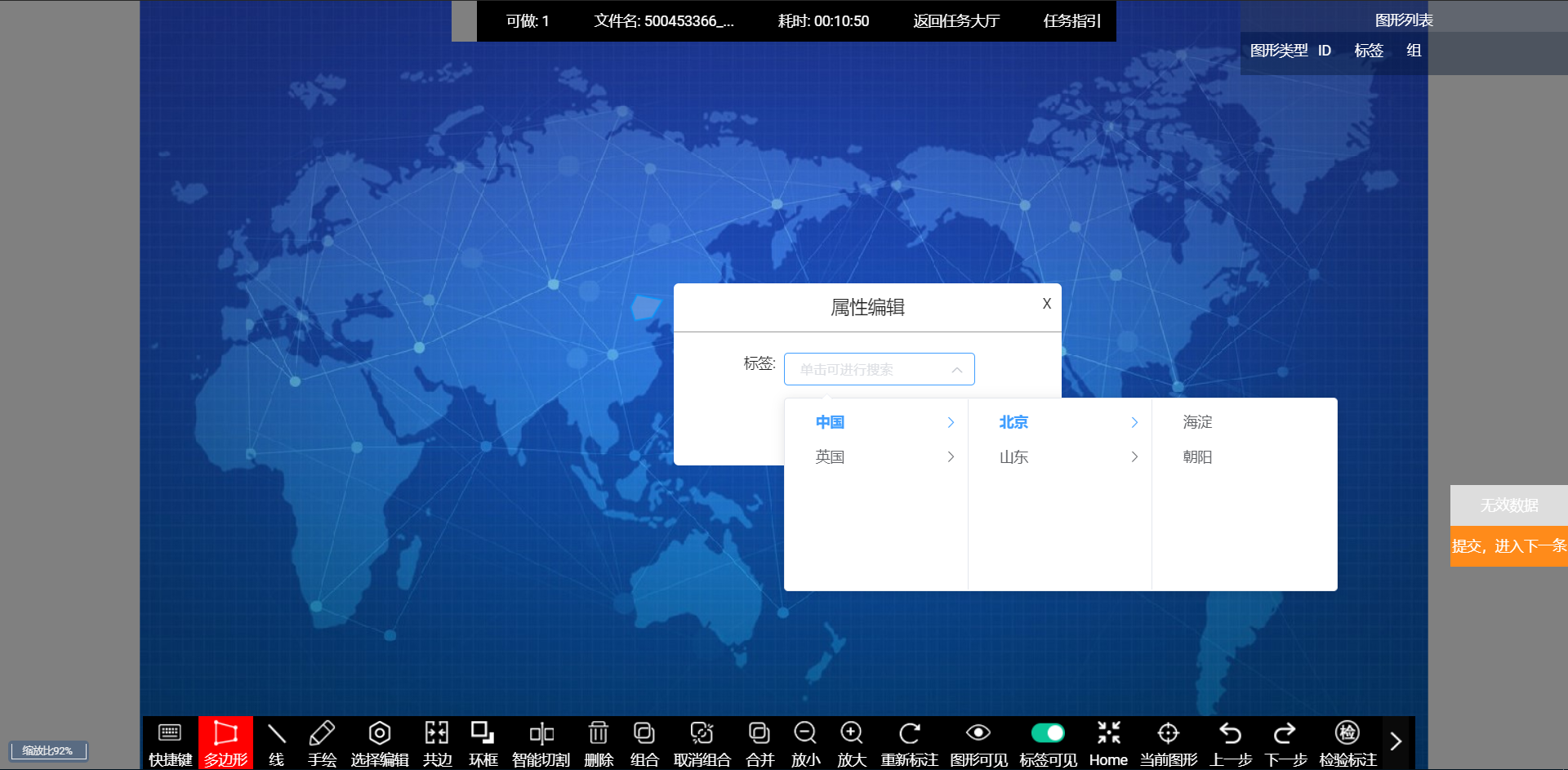

绘制完多边形之后，将弹出标签属性选择框，在框中按照级别选择标签后，属性将会在下方显示，再选择按级别选择属性即可。当标签属性较多时，还支持标签和属性的搜索，直接在框中输入名称即可显示标签或属性。
新增图形
保证工具栏中的模式是绘制模式：当选中“多边形”按钮后，就是绘制模式
- 标签在左侧
- 选择标签，如果标签有级联，需要选择到最后一级标签
- 鼠标左键单击形成一个点，依次单击，形成多个点，绘制完成后，按space形成多边形框
- 形成框后自动弹出属性框，填写属性后，点击确定，完成绘制
- 标签在属性内
- 鼠标左键单击形成一个点，依次单击，形成多个点，绘制完成后，按space形成多边形框
- 形成矩形框后自动弹出属性框，填写标签/属性后，点击确定，完成绘制
- 标签列表
- 鼠标左键单击形成一个点，依次单击，形成多个点，绘制完成后，按space形成多边形框
- 形成矩形框后自动弹出标签列表，选择标签后，完成绘制
修改图形
先将绘制模式调整到编辑模式：在工具栏中选中“选择编辑”，注意不要选择成“选择查看”
右键单击矩形框，弹出属性框，修改标签或属性；或在标注结果列表中按修改icon进行修改
左键单击图形，选中后，可拖拽图形边框或绘制点修改坐标
删除图形
- 左键单击选中图形
- 点击删除或delete删除图形，或在标注结果列表中点击删除icon进行删除
