标注平台帮助手册（V2.0）

# 标点模板2.0

# 如何配置模板

标点模板的配置分为三个模块：

点配置：配置点信息、组外连线、智能辅助线

**图片属性配置：**图片的整图属性配置

其他配置：其他属性的配置

# 点配置

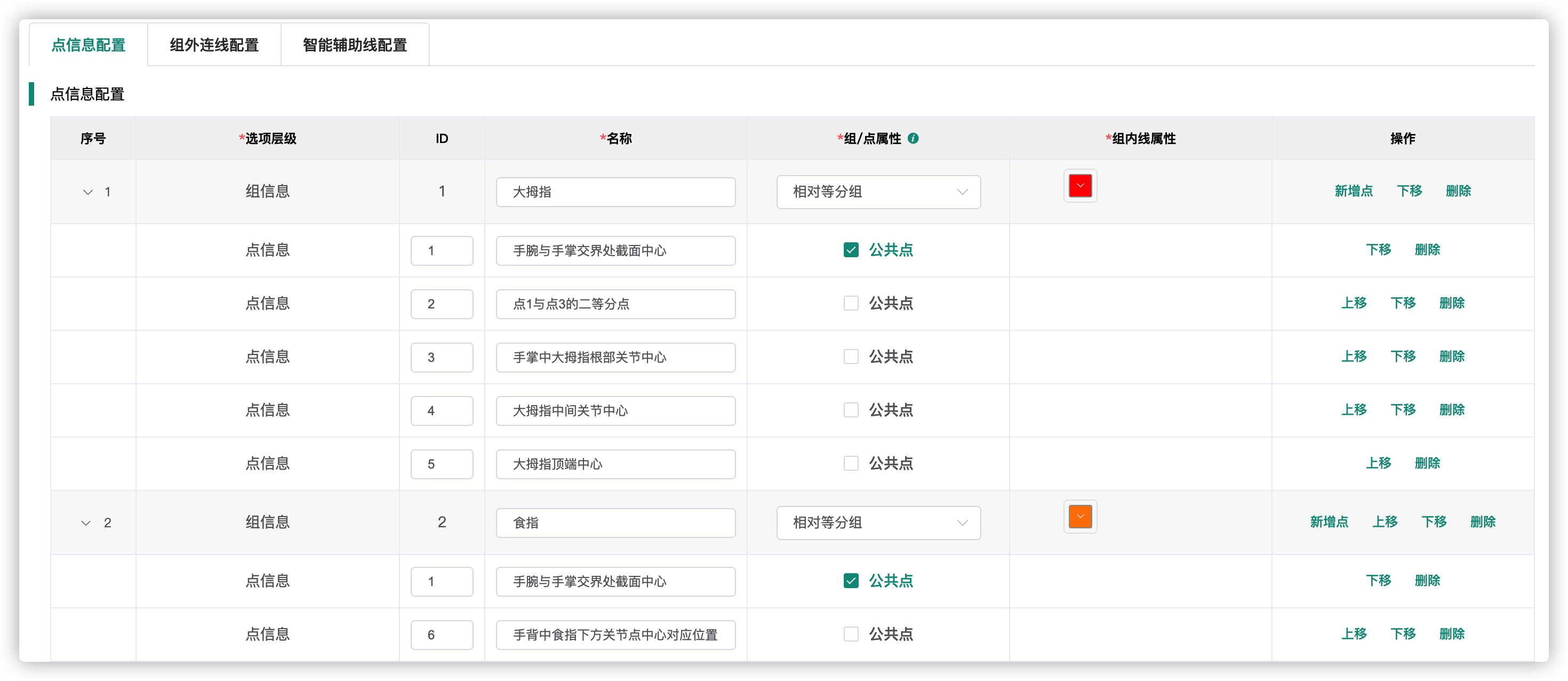

# 点信息配置

  1. 序号：点的组序号，自动生成，表示在标注页面中的排序
  2. 选项层级：代表该行是组信息还是点信息
  3. ID：
    1. 当选项层级为组信息时，ID自动生成，代表组的ID；
    2. 当选项层级为点信息时，ID需要手动输入，代表点的ID，只能输入数字
  4. 名称：
    1. 当选项层级为组信息时，代表的是点组名称
    2. 当选项层级为点信息时，代表的是点名称
  5. 组/点属性：
    1. 当选项层级为组信息时，代表的是点组属性
      1. 非等分组：该组下的点由标注员自己绘制，每个点之间的距离不相等
      2. 绝对等分组：该组下的点由标注员绘制成线后自动等分生成的点，生成后不可修改点坐标
      3. 相对等分组：该组下的点由标注员绘制成线后自动等分生成的点，生成后可以修改点坐标，变成非等分点
    2. 当选项层级为点信息时，代表的是点属性
      1. 公共点：两个或多个分散在不同组内且ID相同的点为公共点，默认不勾选，勾选则该点为公共点
      2. 公共点所在的组属性都要求点可移动，则公共点坐标可移动；
      3. 如果公共点所在的组属性都要求点不可移动，则公共点不可移动；
      4. 如果公共点所在的组属性包含了可移动、不可移动，则公共点是否移动需要判断不可移动的组属性点是否已绘制，如已绘制，则不可移动，如未绘制，则可移动
  6. 组内线属性
    1. 连线：设置组内的点是否连线，默认连线，当组属性为等分组时，不可设置，默认连线
    2. 连线颜色：设置组内连线的颜色
  7. 操作：
    1. 上移下移：移动组或点的顺序
    2. 删除：删除组或点

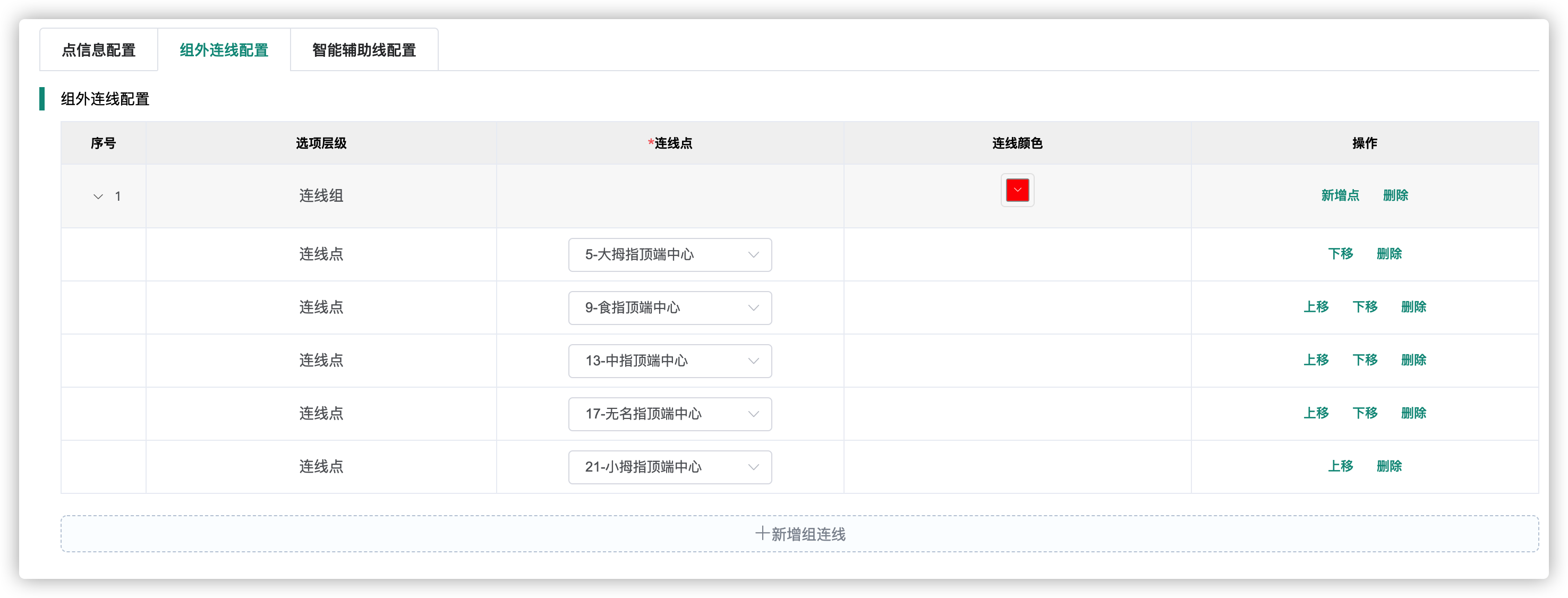

# 组外连线配置

在实际标注过程中，除了组内点的连线外，我们仍需要一些其他的辅助线来辅助标注，需要为配置的不同组的点配置连线信息，我们可以在组外联系配置里配置 如何配置

  1. 在列表下方点击“新增组连线”，创建一个新的连线组

  2. 在“操作”中点击“新增点”

  3. 选择要连线的点，配置颜色即可

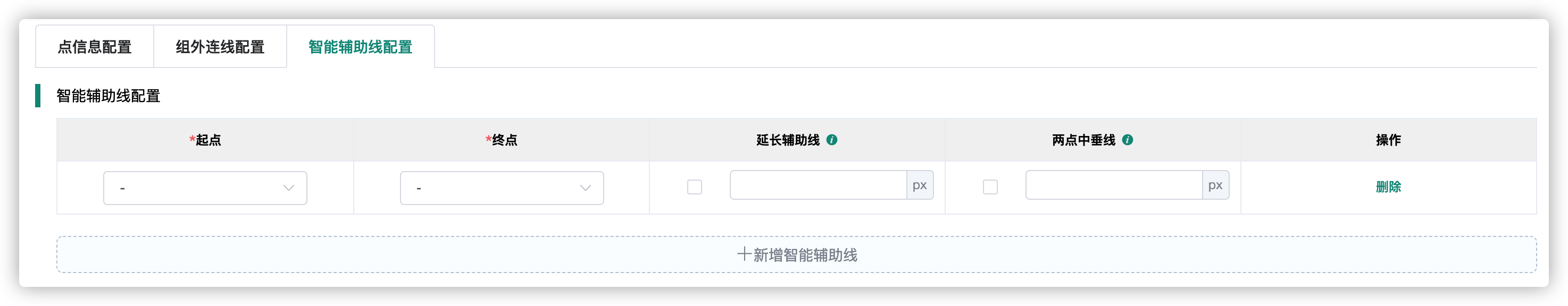

# 智能辅助线配置

智能辅助线分以下4种，水平辅助线、十字辅助线在前端直接可以调出，两点中垂线，延长辅助线需要配置：

  1. 水平辅助线：吸附在鼠标光标上的水平的线，可使用快捷键shift+1调出
  2. 十字辅助线：吸附在鼠标光标上的垂直+水平线，类似矩形框中的十字辅助线，可使用快捷键shift+3调出
  3. 两点中锤线：与两个点连线垂直且平分的线，需配置
  4. 延长辅助线：以某个点为起点，延长任意2个点的连线，需配置，以配置的末点为起点延长

如何配置：

  1. 点击“新增智能辅助线”
  2. 选择起点，选择终点
  3. 配置延长辅助线、两点中锤线的长度并勾选是否展示

# 图片属性配置

配置图片的整体属性，与矩形框模板的图片属性配置一致，请参考矩形框模板的图片属性配置

# 其他配置

  • 多对象标注：如标人脸项目，一个人脸表示一个对象，标手势项目，一只手表示一个对象，一张图上会出现多个需要标注的对象的时候，可勾选“是”
  • 提交限制：选“是”，则不允许漏标配置中的点；选“否”，则不限制提交。
  • 图片缩放比例：模板中鼠标滑轮滑动一格或按一次Ctrl+"+"/Ctrl+"-"，图片所变化的比例。
  • 允许在画布外绘制：选择是否允许在画布外绘制

# 标注

# 整体布局

配置完模板之后就可以用模板进行标注了，标注界面分为标签列表区、图片标注区和工具栏

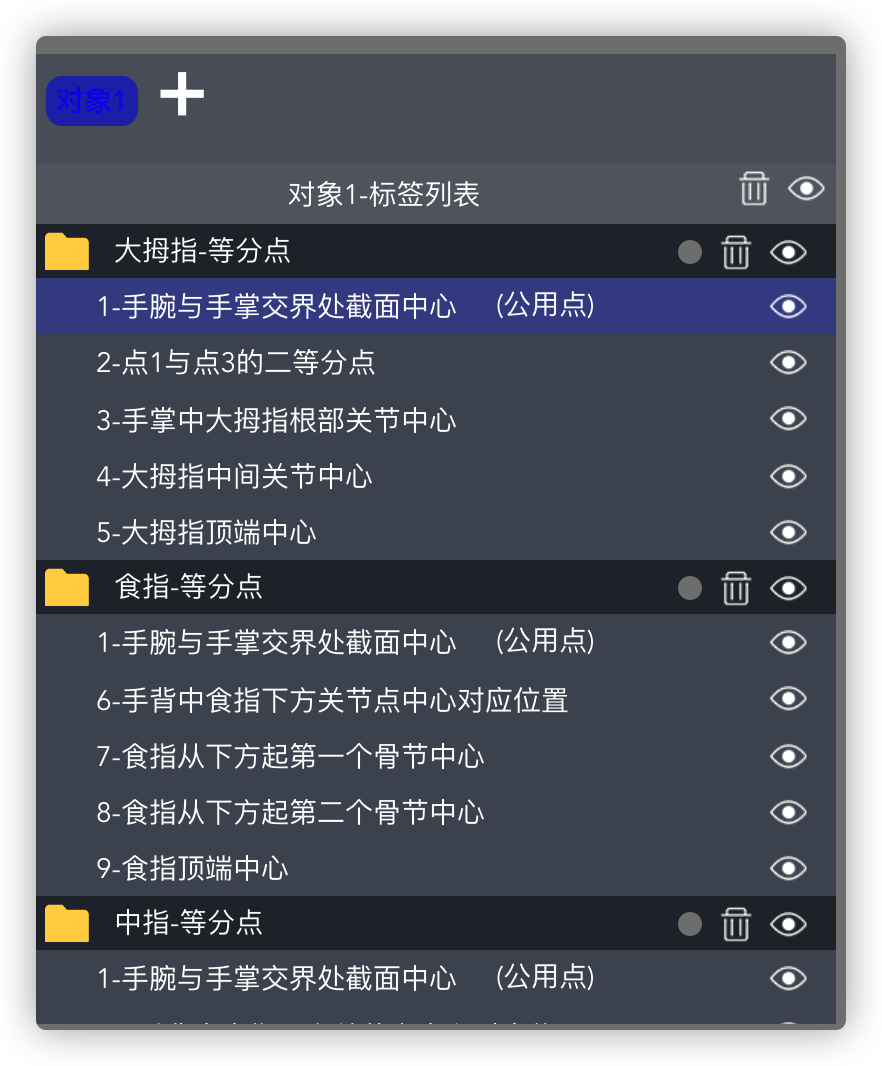

# 标签列表

配置的点组和点信息

  • 标签列表可根据标注进度自动跳转
  • 可在标签列表新增标注对象或删除已标注的对象
  • 可批量删除已标注的组
  • 可批量可见/不可见绘制点

# 图片标注区：

显示要标注的图片，鼠标右键可拖动图片

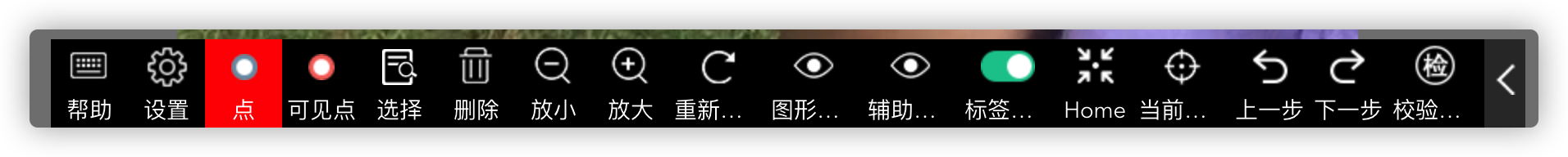

工具栏：

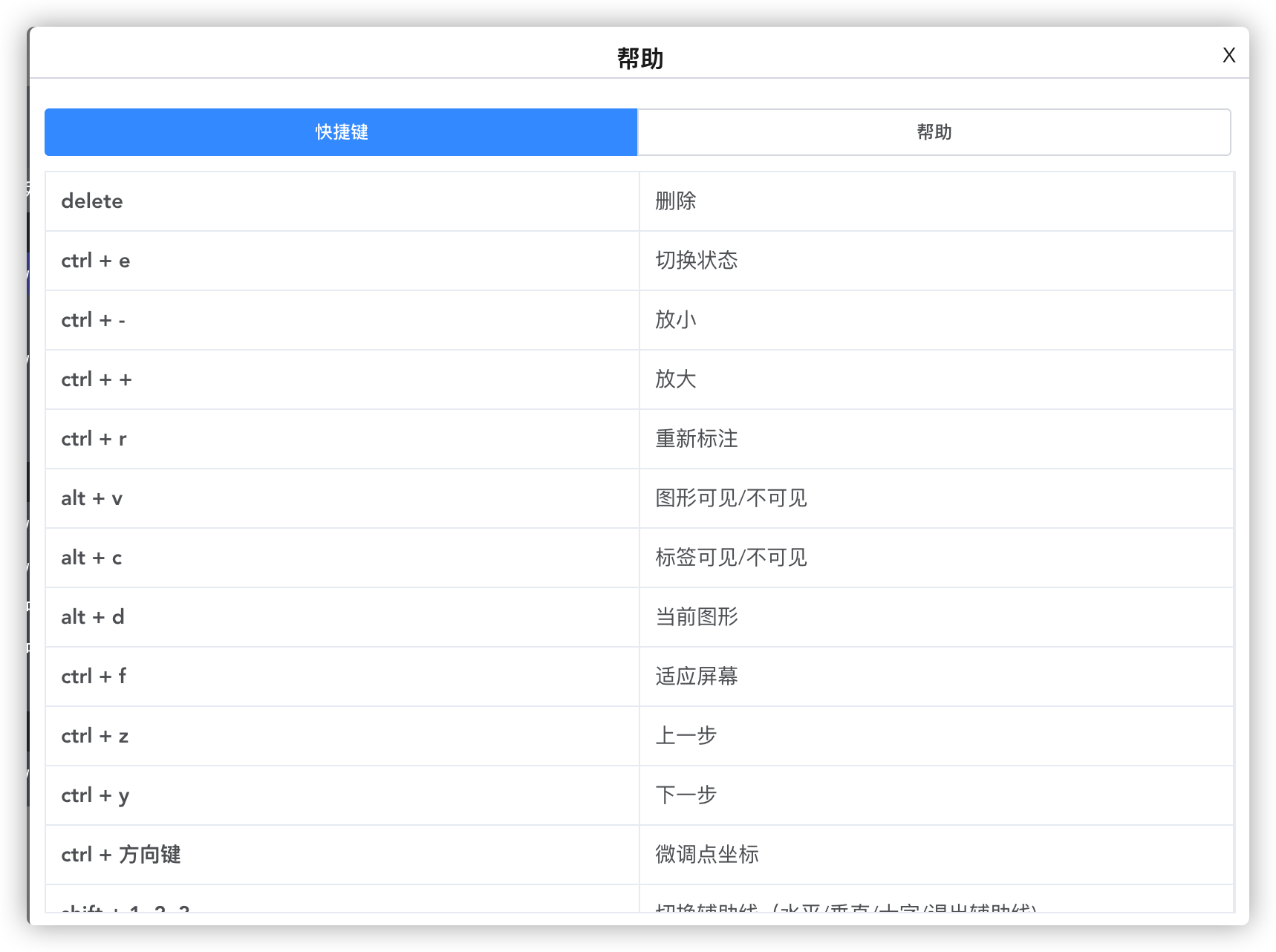

  • 快捷键：点击快捷键按钮可出现常见快捷键列表

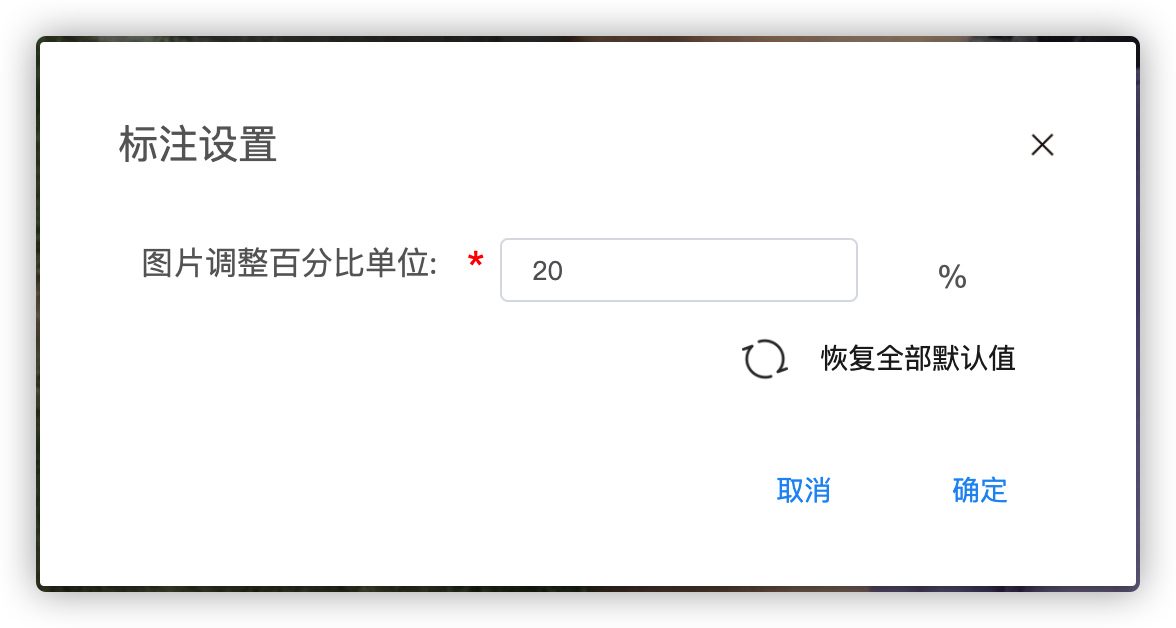

  • 设置：个人标注习惯的一些设置

  • 图片调整百分比单位：图片放大缩小的单位，默认获取的是配置页面配置的值，也可在这里进行修改，建议值为5~20

  • 点：标点按钮，点击切入标点模式

  • 可见点/不可见点/跳过点：点击一次为可见点（红色），点击两次为不可见点（绿色），点击三次为跳过点（黄色）

  • 选择：点击一下为选择编辑模式，可调整点的位置，右键点击图形可更改点的属性

  • 删除：用选择编辑按钮选中矩形后点击删除可删除图形，对应快捷键：Delete

  • 放小/放大：缩小或放大图片的显示比例

  • 重新标注：（谨慎点击！）将所有图形清空，重新进行标注

  • 图形可见：点击可控制图片上所有的点隐藏或可见

  • 标签可见：点击可控制矩形上的文字隐藏或可见

  • Home：恢复图片默认缩放比

  • 当前图形：选择编辑模式下，选中一个图形，点击当前图形可隐藏其他图形，只保留选中图形

  • 上一步/下一步：图形级别的撤销和重做，例如删掉一个矩形，点击上一步可恢复这个图形，点击下一步可恢复删除操作

# 标注

  1. 根据标签列表中预先配置的点组和点的名称，分别在图片相应位置上标注点（左键单击即可），点必须按照顺序绘制

  2. 当遇到需要标为不可见点或跳过点时，切换可见点不可见点跳过点的模式后点击即可

  3. 选择模式下可以在一个已标注点上右击，选择点的属性，也可以在标签列表上点击带颜色的点来切换点的属性

  4. 多个对象时，在标签列表点击新增对象，可新增一个对象去标注

# 辅助线如何使用

# 两点中垂线、延长线

  1. 绘制完点后会根据配置自动生成对应辅助线
  2. 点击辅助线，可延长或缩短配置的辅助线
  3. 在辅助线内单击绘制点即可保证点坐标与配置的点保持垂直或在一条直线
# 水平线/垂直线

使用快捷键shift + 1, 2, 3, ~切换辅助线（水平/垂直/十字/退出辅助线)

# 质检/返修

点模板只支持画X质检，质检规则可参考矩形框的画X质检
